【商品説明】

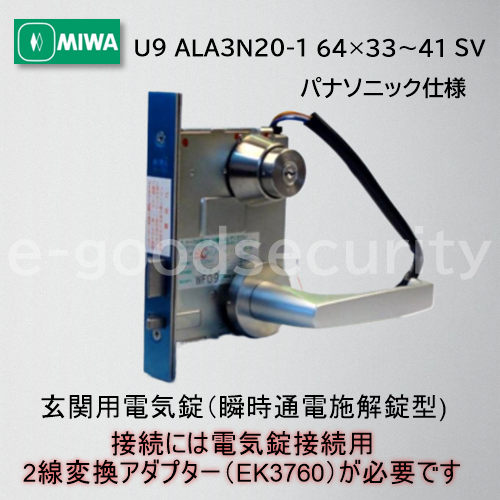

パナソニック製電気錠玄関用電気錠(瞬時通電施解錠型)
◆用途：住宅玄関等
通電極性により施錠または解錠するレバーハンドルタイプの電気錠です。
◆瞬時通電により施錠または解錠します。
・通電する極性により、施錠または解錠します。
◆キーまたはサムターンで施解錠できます。
◆電気錠の施解錠および扉の開閉の状態を電気的に確認できます。（無電圧接点出力）
◆施錠時はレバーハンドルが固定になります。
◆LAシリーズと同一切欠です。（バックセット64mmのみ）
◆停電時は停電前の状態のままです。
停電中は、キーまたはサムターンで施解錠操作が可能です。
（注1） 扉と枠のチリ寸法は6mm以内としてください。
（注2） 電気錠〜電気錠操作盤（制御盤）間の配線距離については、使用する電気錠操作盤（制御盤）にてご確認ください。
ALA3NシリーズはALAと同一切欠です。
接続には別売の電気錠接続用2線変換アダプター（EK3760）が必要です
□機能
■装着シリンダー U9 (キー3本付)
■形式：* 1型
外側：シリンダー・/レバーハンドル (施錠時固定)
内側 ：サムターン/レバーハンドル (施錠時固定)
□仕様
バックセット(mm) ： 64
ケース深さ(mm) ： 95
スペーシング(mm) ： 80
扉厚可能範囲(mm) ： 33〜41
【PARTS】
レバーハンドル ： LA20.KNB
シリンダー ： U9 DA(LA).CY
サムターン ： LA.TH
錠ケース ： ALA3N.ECCS
フロント ： ALA.FT(刻印:AL-02)
ストライク ： ALA.SK.DP
トロヨケ ： ALA.TB
固定ピン ： ALA.ピン64
U9コカギ ： 3本
美和（ミワ） U9ﾀｲﾌﾟ ALA
電気錠
瞬時通電施解錠型
停電時状態保持
レバーハンドルタイプ 20番
ST色（ステンレス シルバー）
カギ3本付き
